542系列 光柵式測微儀· 測微頭542-190/542-191/542-192 LG100-110/0510/0110

● 可聯入生產線及測量室使用的高精度測微頭。

● 能保證整個測量范圍的重復性(2σ)和窄范圍精度。

● 滑動耐久性達5,000萬次以上※1，采用高耐油性材料，實現保護等級IP67G。

※1 測量范圍10 mm型(基于本公司試驗的實際值)

● 所有系列均配備原點信號輸出功能，可在超速等問題恢復后復位原點位置。

● 可連接適合聯入生產線或嵌入設備的小型計數器(EJ計數器)以及適合在測量室內使用的多

功能計數器(EH計數器)※2。

※2 需使用轉換頭

規格

貨號542-190 542-191 542-192 542-193 542-194 542-195 542-196 542-197

型號LG100-110 LG100-0510 LG100-0110 LG100-125 LG100-0525 LG100-0125 LG100-150 LG100-0550

測量范圍10 mm 25 mm 50 mm

● 橡膠套管(更換用)

測量范圍10 mm用：No.21HAA331

測量范圍25 mm用：No.21HZA176

測量范圍50 mm用：No.21HZA184

● 推力軸套套裝

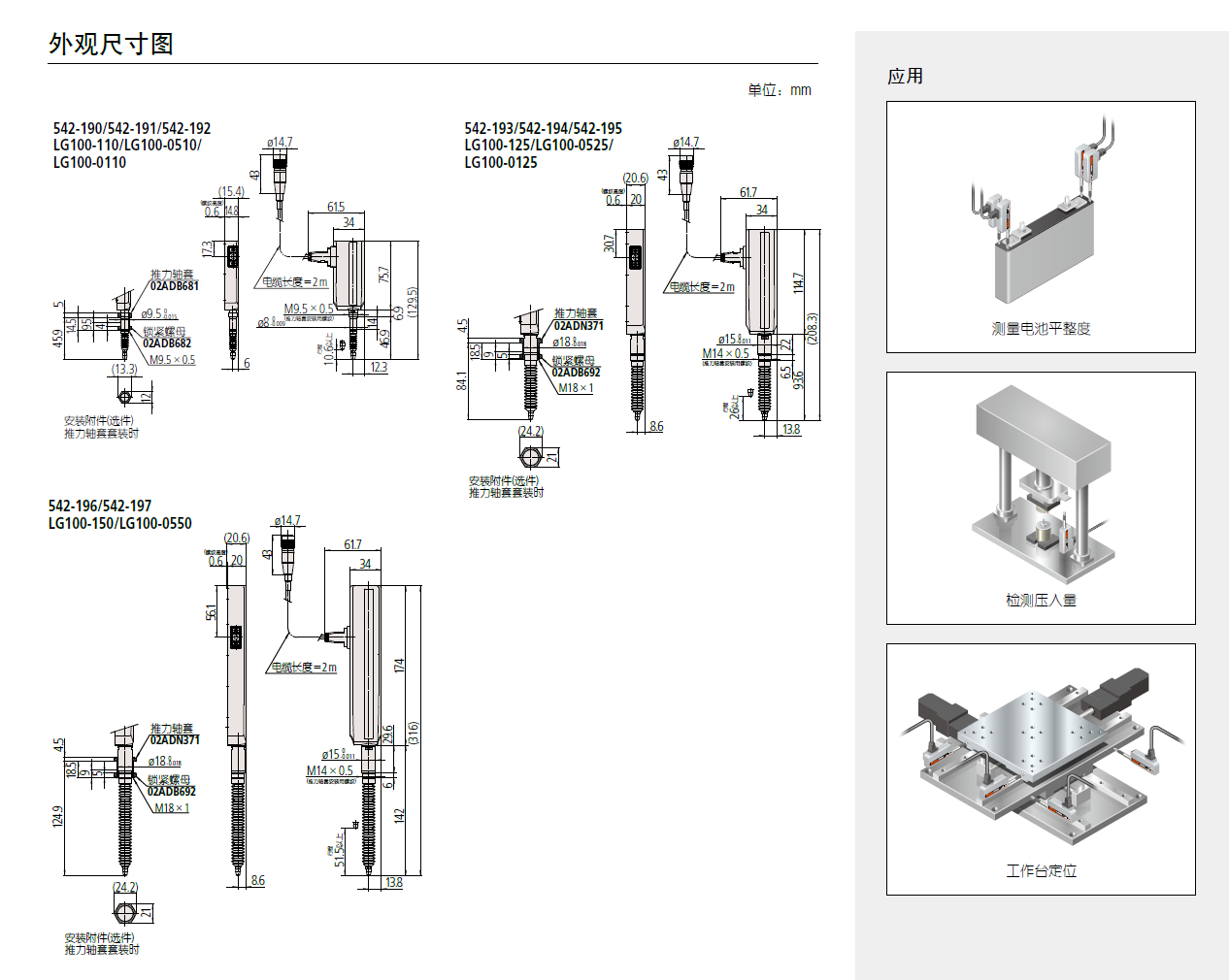

※外觀尺寸見產品外觀尺寸圖

測量范圍10 mm用：No.02ADB680

　 推力軸套：No.02ADB681

　 鎖緊螺母：No.02ADB682

測量范圍25、50 mm用：No.02ADN370

　 推力軸套：No.02ADN371

　 鎖緊螺母：No.02ADB692

● 專用扳手

測量范圍10 mm用：No.02ADB683

測量范圍25、50 mm用：No.02ADB693

※“推力軸套套裝”是推力軸套和鎖緊螺母

的組合產品。使用時需要單獨購買緊固用

“專用扳手”。另外，使用多個測微儀時需

要購買〔推力軸套套裝〕× 測微儀數 + 專

用扳手 × 1?！?/p>

● 延長電纜

5 m：No.21HZA197

10 m：No.21HZA198

20 m：No.21HZA199

※最多可以連接3條，延長長度最大為20 m

● 轉換頭

EH-101P、EH-102P連接用：No.21HZA195

EH-102Z連接用：No.21HZA196
