【 特長】

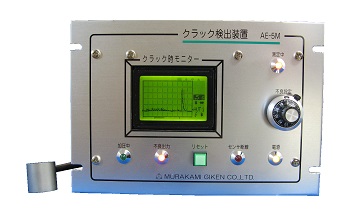

1.您可以在主機正面的波形監視器上檢查出現裂紋時出現的AE(聲發射)波能量。
2. 對AE信號進行特殊處理,因此不受外界噪聲或振動的影響。
3. 可輕松安裝在現有機器上。
4.安裝該裝置不會降低生產效率。
5.配備傳感器電纜斷線檢測功能。
【 規格 】
檢測方法 | AE(聲發射)法 |
檢測分辨率 | 1μm 2 (裂紋面積) *取決于條件等。 |
表示 | AE波形實時顯示(液晶顯示屏) |
檢測信號響應 | 0.2ms(繼電器輸出10ms內) |
判定出力 | 繼電器(保持) |
工作溫度限制 | -10℃~+50℃ |
電源 | AC100V±10%以下 |
機身尺寸 | 145(W)×110(H)×169(D)mm *不包括突出物等。 |
傳感器尺寸 | ?20Φ(直徑)×20(高)mm:標準靈敏度型 ?20Φ(直徑)×38(高)mm:高靈敏度型(放大器內置型) |
具有傳感器斷線功能 |
*高靈敏度型(放大器內置型)?型號:AE-5MA。
【 用 途 】
應力消除矯直機壓力加工過程中的裂紋檢測 | 環壓裝過程中的裂紋檢測 | 填縫/鉚釘加工過程中的裂紋檢測 |
