SH-14NB型拉伸壓縮測試儀 臥式臺式測試儀
日期：2021-01-07 人氣：819 收藏
 |
|

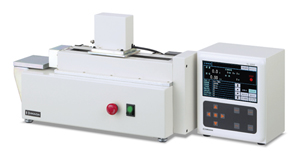

SH-14NB型拉伸壓縮測試儀是臥式臺式測試儀，可以測量各種負載和最大500 N的位移。負載由測力傳感器測量，位移（移動量）由編碼器測量。當樣品只能在水平方向上進行測試或最好在水平方向上進行測試時，請選擇臥式拉伸壓縮測試儀。由于夾具的方向垂直于重力，因此垂直測試儀的測量精度更高。
■特點
○小型臺式臥式拉伸壓縮試驗機。
○可以使用專用軟件進行數據處理。（選件）
■主要應用
○半導體IC的剝離測試
○摩擦力測試
■選件
○速度特殊規格
○模擬/打印機外部輸出
連接到模擬記錄儀時，可以使用負載/位移（10V / FS）。
使用專用打印機需要打印機輸出選項。
|
■標準規格| 模型 | SH-14NB-□ * 1 | | 最大負荷 | 500N | 有用的功能 | 測試條件內部存儲器保持功能
峰值/谷值保持功能
循環操作功能
斷點檢測功能
起點檢測功能
自動取消/自動進給功能
自動原點返回功能
結果通過/失敗判斷功能 | | 負荷顯示 | 請參閱“負載范圍規格”表請參閱

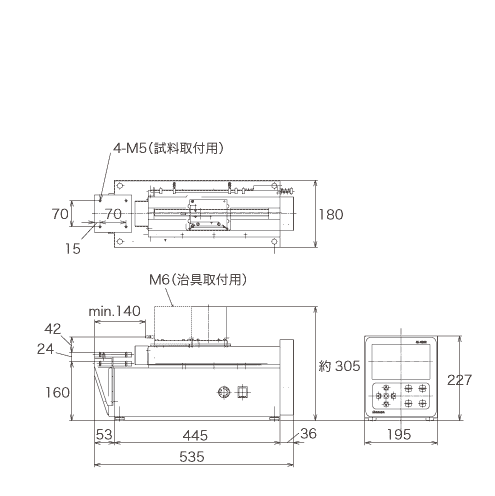

“按型號劃分的負載范圍組合表” | | 最小單位 | | 負載精度 | JIS 1級試驗機（測量指令值的±1％以內） | | 最小排量單位 | 0.01毫米 | | 驅動系統 | 無刷直流電機 | | 速度范圍 | 5至500毫米/分鐘 | 外部輸出* 2 | USB | | 中風 | 200mm（無夾具） | 電源供應 | AC100V 5A | | 工作臺尺寸 | 100 x 100毫米 | 體重 | 約24公斤 | | 安全設備 | 任意設定上下限開關，過載自動停止 | 外形尺寸* 3 | 寬535 x深180 x高305毫米（圖紙顯示） |
* 1在□欄中輸入載荷符號模型。請參照“各型號的負荷范圍組合表”。
* 2可以添加用于模擬或打印機的可選外部輸出。
|
■負荷范圍規格| 負荷范圍 | 最大負荷顯示 | 最低分辨率 | | 500N | 500.0N | 0.1N | | 200N | 200.0牛 | | 100N | 100.00N | 0.01N | | 50N | 50.00N | | 20N | 20.00N | | 10N | 10.000N | 0.001N | | 5N | 5.000牛 | | 2N | 2.000牛 |
*每個范圍的建議使用范圍是20到100％。 | ■各型號的負荷范圍組合表| 模型 | 使用范圍 | 設定負載范圍 | | 500N | 200N | 100N | 50N | 20N | 10N | 5N | 2N | | SH-14NB-50R1 | 100N?500N | ● | --- | --- | --- | --- | --- | --- | --- | | SH-14NB-50R2 | 20N?500N | ● | --- | ● | --- | --- | --- | --- | --- | | SH-14NB-50R3 | 4N?500N | ● | --- | ● | --- | ● | --- | --- | --- | | SH-14NB-20R1 | 40N?200N | --- | ● | --- | --- | --- | --- | --- | --- | | SH-14NB-20R2 | 10N?200N | --- | ● | --- | ● | --- | --- | --- | --- | | SH-14NB-20R3 | 2N?200N | --- | ● | --- | ● | --- | ● | --- | --- | | SH-14NB-5R1 | 10N-50N | --- | --- | --- | ● | --- | --- | --- | --- | | SH-14NB-5R2 | 2N?50N | --- | --- | --- | ● | --- | ● | --- | --- | | SH-14NB-5R3 | 0.4N?50N | --- | --- | --- | ● | --- | ● | --- | ● | | SH-14NB-2R1 | 4N?20N | --- | --- | --- | --- | ● | --- | --- | --- | | SH-14NB-2R2 | 1N?20N | --- | --- | --- | --- | ● | --- | ● | --- |
|
