ASK 數字流量傳感器DFS-1-O
日期：2021-11-11 人氣：1396 收藏

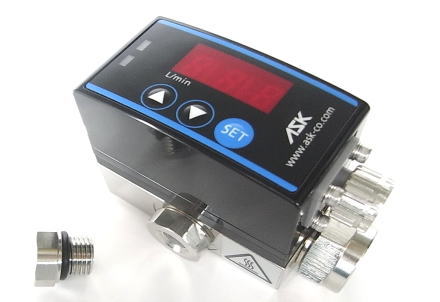

ASK 數字流量傳感器
特征
連接器（M12 x 1-4 針）連接類型。
輸入電源可在DC12V至24V（允許電壓波動±10%）范圍內使用。
放大器防護結構相當于IP67。
您可以設置流量的下限。
低于下限設定值流量，LED（紅色）燈顯示并輸出信號警告。
對于低壓規格，可以通過目視觀察轉子的旋轉來目視檢查流體流動狀態。
對于高壓規格，可以測量25MPa的流量。（不包括 DFS-1）
對于 DFS-2、3、6、8，請務必在安裝金屬帽（用于高壓）的情況下使用。發貨時附有金屬蓋（用于高壓）。
可用于任何安裝姿勢（水平、垂直、傾斜）和任何流入方向。
您可以通過取下主機正面的蓋子來清潔轉子。
電纜是可選的。
規格
● 主體及整體規格
| 格式 | DFS-1 | DFS-2 | DFS-3 | DFS-6 | DFS-8 |
| 連接螺釘直徑（兩端） | RC1 / 8 | RC1 / 4 | RC3 / 8 | RC3 / 4 | RC1 |
| 最大流量（?/分鐘） | 1 | 十 | 20 | 50 | 100 |
| 流量范圍（?/分鐘） | 0.2～1 | 1-10 | 2 到 20 | 5-50 | 10-100 |
| 最大工作壓力 | 3MPa | 3MPa（PC/金屬帽） 25MPa（金屬帽） | |||
| 流體視覺功能的 存在或不存在 | 可 | 是/（ 只有在安裝PC/金屬蓋時才能看到流體）否/（當安裝金屬蓋時*1） | |||
| 精度（總流量范圍）*2 | ±0.1?/分鐘 | ±0.5?/分鐘 | ± 1.0 ?/分鐘 | ±2.5?/分鐘 | ± 5.0 ?/分鐘 |
| 使用的流體 * 3 | 通用石油液壓油、潤滑油 | 通用石油液壓油、潤滑油、 淡水、水溶性冷卻液 | |||
| 壓力損失*4 | 0.03MPa以下 | 0.025MPa以下 | |||
| 工作溫度限制 | 0～80℃（環境溫度0～50℃） | ||||
| 液體接觸材料 | C3604（鍍鎳）、Nd-Fe-B、POM、PC、NBR | ||||
| * 1： | 裝上金屬蓋（高壓用）后，看不到流體。 |
| * 2： | O 規格是 32cSt 時的保證值。 |
| * 3: | 出廠調整因使用的流體而異。訂貨時請注明。 |
| ※四： | 顯示最大流量和 32cSt 時的值。 |
● 放大器規格
| 格式 | DFS-1 | DFS-2 | DFS-3 | DFS-6 | DFS-8 |
| 電源 | DC12V～24V（允許電壓波動±10%） | ||||
| 最大電流消耗 | 最大100mA | ||||
| 輸出 | PNP 集電極開路/NPN 集電極開路（可任意更改） 最大負載電流 100mA | ||||
| 聯系 | M12x1-4 針連接器（用于 DC） | ||||
| 防護結構 | IP67 等效 | ||||
| 材料 | ABS、NBR、PA、聚酯 | ||||
| 顯示*5 | 7段LED，2LED（綠/紅） | ||||
| 輸出狀態 * 6 | 如果流量高于設定流量： LED（綠）燈亮/LED（紅）燈滅/輸出開啟 如果流量低于設定流量： LED（綠）燈滅/LED （紅色）燈亮/輸出關閉 | ||||
