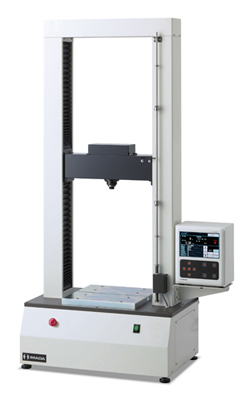

SDWS型拉伸壓縮測試儀
日期：2021-01-07 人氣：870 收藏
 |
|
SDWS型拉伸壓縮測試儀是一種臺式測試儀，它在門架的左側和右側使用進給螺釘
來升高和降低十字頭，以將載荷施加到樣品上，
并在工作臺上使用。
■特點
○門架結構允許測試較大的工件。
○可以使用專用軟件進行數據處理。（選件）
■主要用途
○中高負荷的各種負荷試驗
○機械零件及大型工件的各種評價試驗
■選件
○有效試驗寬型
○長行程（短）型
○恒溫槽粘貼類型
○附加的負載范圍
○規格的位移分辨率1μm
○模擬/打印機外部輸出
連接到模擬記錄儀的情況下，可以應對負載和位移（10V / FS）。專用打印機的規格中需要打印機輸出選項。
|
■標準規格| 型號 * 1 | SDWS-0213-□ | SDWS-0513-□ | SDWS-1013-□ | SDWS-2013-□ | | 最大負荷 | 2kN | 5kN | 10kN | 20kN | | 負荷顯示 | 請參閱“負載范圍規格”表請參閱
“按型號劃分的負載范圍組合表” | | 最小單位 | | 負載精度 | JIS 1級試驗機（測量指令值的±1％以內） | | 最小排量單位 | 0.01毫米 | | 驅動系統 | 交流伺服電機 | | 速度范圍 | 0.1-500mm /分鐘 | 0.05-100mm /分鐘 | | 工作臺到稱重傳感器的距離 | 最大750mm（有效行程取決于夾具的選擇） | | 有效測試寬度 | 376毫米 | | 工作臺尺寸 | 300 x 300 mm帶T形凹槽 | | 安全設備 | 任意設定上下限開關，過載自動停止 | | 有用的功能 | 測試條件內部存儲器保持功能
峰值/谷值保持功能
循環操作功能
斷點檢測功能
起點檢測功能
自動取消/自動進給功能
自動原點返回功能
結果通過/失敗判斷功能 | | 外部輸出* 2 | USB | | 電源供應 | AC100V 10A | | 體重 | 約130kg | 約180kg | | 外形尺寸 | 寬770 x深390 x高356毫米（圖紙顯示） | W835×D420×H1474mm（圖紙顯示） |
* 1在□欄中輸入載荷符號模型。請參照“各型號的負荷范圍組合表”。
* 2可以添加用于模擬或打印機的可選外部輸出。
|
■負荷范圍規格| 負荷范圍 | 最大負荷顯示 | 最低分辨率 | | 20kN | 20.00千牛 | 0.01kN | | 10kN | 10.000N | 0.001kN | | 5kN | 5000N | 1N | | 2kN | 2000N | | 1kN | 1000.0N | 0.1N | | 500N | 500.0N | | 200N | 200.0牛 | | 100N | 100.00N | 0.01N |
*每個范圍的建議使用范圍是20到100％。
*可以選擇增加載荷范圍（附加稱重傳感器）來創建上述以外的載荷范圍。 | ■各型號的負荷范圍組合表| 模型 | 使用范圍 | 設定負載范圍 | | 20kN | 10kN | 5kN | 2kN | 1kN | 500N | 200N | 100N | | SDWS-0213-R1 | 400N?2kN | --- | --- | --- | ● | --- | --- | --- | --- | | SDWS-0213-R2 | 100N?2kN | --- | --- | --- | ● | --- | ● | --- | --- | | SDWS-0213-R3 | 20N?2kN | --- | --- | --- | ● | --- | ● | --- | ● | | SDWS-0513-R1 | 1kN?5kN | --- | --- | ● | --- | --- | --- | --- | --- | | SDWS-0513-R2 | 200N?5kN | --- | --- | ● | --- | ● | --- | --- | --- | | SDWS-0513-R3 | 40N?5kN | --- | --- | ● | --- | ● | --- | ● | --- | | SDWS-1013-R1 | 2kN?10kN | --- | ● | --- | --- | --- | --- | --- | --- | | SDWS-1013-R2 | 500N?10kN | --- | ● | --- | ● | --- | --- | --- | --- | | SDWS-1013-R3 | 100N?10kN | --- | ● | --- | ● | --- | ● | --- | --- | | SDWS-2013-R1 | 4kN?20kN | ● | --- | --- | --- | --- | --- | --- | --- | | SDWS-2013-R2 | 1kN?20kN | ● | --- | ● | --- | --- | --- | --- | --- | | SDWS-2013-R3 | 200N?20kN | ● | --- | ● | --- | ● | --- | --- | --- |
|
 |  |  |
長行程規格 | 帶恒溫浴 | 帶防護罩 |
 |  |  |
| 具有XY功能 | 有效測試寬度特殊規格 | 桌子類型規格 |

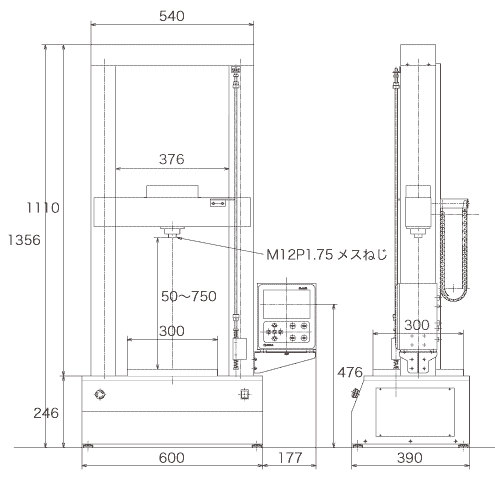

| SDWS-0213 / 05 13型拉伸壓縮試驗機 |

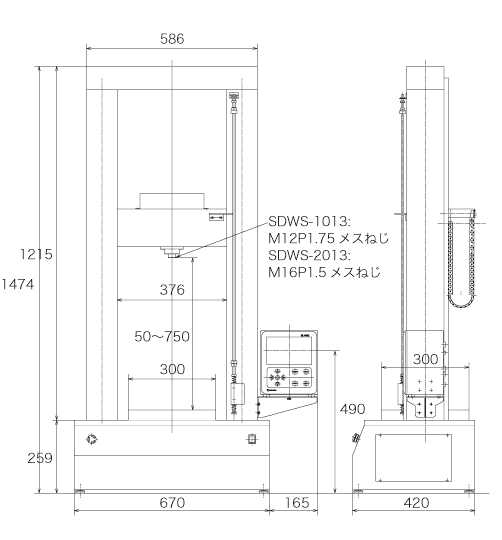

| SDWS-1013 / 2013型拉伸壓縮試驗機 |
